拓扑排序

概述

对一个 有向无环图(Directed Acyclic Graph, DAG) G 进行拓扑排序,是将 G 中的所有顶点排成一个线性序列,使得图中任意一对顶点 u 和 v,若边 <u,v> $\in E(G)$,则 u 在线性序列中出现在 v 之前。通常,这样的线性序列称为满足 拓扑次序(Topological Order) 的序列,简称 拓扑序列。简单的说,由某个集合上的一个偏序得到该集合上的一个全序,这个操作称之为 拓扑排序

**在有环的情况下会出现有一些点没有访问到的情况 => ** 可以通过拓扑排序算法判断一个有向图有没有环

拓扑排序每个点一定只会被访问1遍: 每个点的入度只有在一个时刻变为0, 要么一开始就时0, 要么在某个时刻减小为 0, 不可能多次变成 0

算法流程

拓扑排序算法主要由以下两步循环执行,直到不存在入度为 0 的顶点为止。

  1. 选择一个入度为 0 的顶点并将它输出;
  2. 删除图中从顶点连出的所有边。

循环结束,若输出的顶点数小于图中的顶点数,则表示该图中存在回路,也就是无法进行拓扑排序;否则输出的顶点序列就是一个拓扑序列。

基于邻接表的 C++ 示例代码如下:

// 使用邻接表存储,若对此数据结构不熟悉,请学习邻接表相关的课程内容
struct edge {
    int v, next;
} e[MAX_M];
int p[MAX_N], eid;
...
int topo() {
    queue<int> q;
    for (int i = 1; i <= n; i++) {
          if (indegree[i] == 0) {  // 将所有入度为零的顶点入队
            q.push(i);
        }
    }
    while (!q.empty()) {
        int now = q.front();
        cout << "visiting " << now << endl;
        q.pop();
        for (int i = p[now]; i != -1; i = e[i].next) {
            int v = e[i].v;
            indegree[v]--;
            if (indegree[v] == 0) {  // 将入度新变成零的顶点入队
                q.push(v);
            }
        }
    }
}
#include <iostream>
#include <algorithm>
#include <cstring>
#include <queue>

using namespace std;

const int N = 100;
const int M = 10000;

struct edge {
    int v, next;
    edge() {}
    edge(int _v, int _next): v(_v), next(_next) {}
} E[M];

int p[N];
int eid;

void init() {
    memset(p, -1, sizeof p);
    eid = 0;
}

void insert(int u, int v) {
    E[eid] = edge(v, p[u]);
    p[u] = eid++;
}

int n, m;
int indegree[N];
queue<int> q;

void topo() {
    for (int i = 1; i <= n; i++) {
        if (indegree[i] == 0) {
            q.push(i);
        }
    }

    while (!q.empty()) {
        int now = q.front();
        q.pop();
        cout << now;
        for (int e = p[now]; e != -1; e = E[e].next) {
            int v = E[e].v;
            indegree[v]--;
            if (indegree[v] == 0) {
                q.push(v);
            }
        }
    }
}


int main() {
    init();
    memset(indegree, 0, sizeof indegree);
    cin >> n >> m;
    int u, v;
    for (int i = 1; i <= m; i++) {
        cin >> u >> v;
        insert(u, v);
        indegree[v]++;
    }
    topo();
    return 0;
}
算法演示

对于如下的图,我们首先算出所有顶点的入度,并找出其中所有入度为零的顶点,发现只有 0,于是我们将 0 插入队列中。

图中圆圈内的数字表示顶点的入度,圆圈下方的数字表示顶点编号,直线表示边,直线一端的箭头表示边的方向。图的下方是一个队列,用来在拓扑排序时储存所有未处理的入度为零的顶点

枚举 0 连出的所有边,对于每条边,将另一端的顶点的入度减一。发现有新的入度为零的点 2,则将它们都插入到队列中。

处理完成后将队首元素出队,继续访问当前的队首元素 2。

枚举 2 连出的所有边,对于每条边,将另一端的顶点的入度减一。这时发现顶点 1 和顶点 4 的入度均为零,将它们都插入队列。

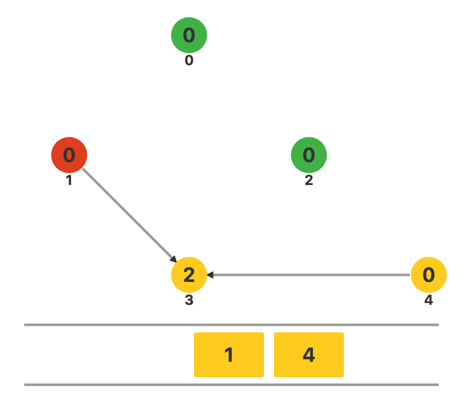

处理完成后将队首元素出队,继续访问当前的队首元素 1。

枚举 1 连出的所有边,修改对应的入度。

将 1 出队,继续访问当前的队首元素 4,调整对应顶点的入度。发现顶点 3 的入度为零,将它插入队列中。

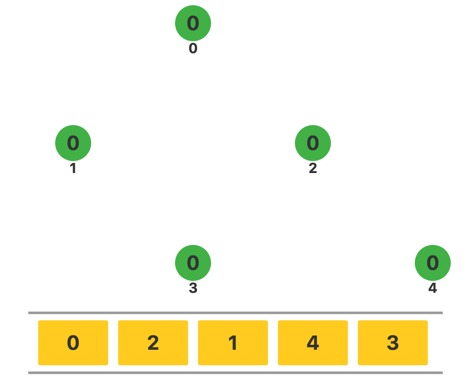

将 4 出队,目前队首顶点为 3,发现没有和它相邻的顶点,将其出队。此时队列为空,算法结束。

我们发现,这 5 个顶点已经都访问过了,所以最终顶点入队的顺序就是这张有向图的一个拓扑排序。
